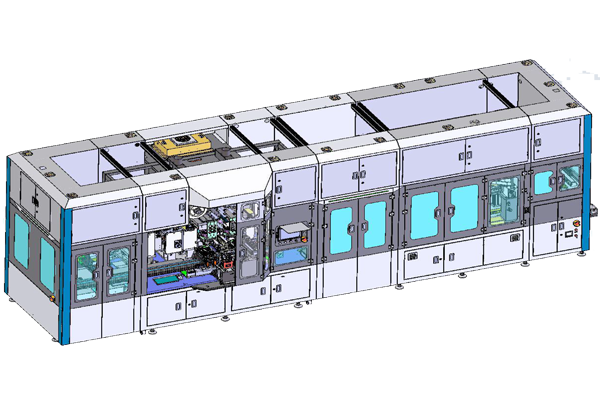

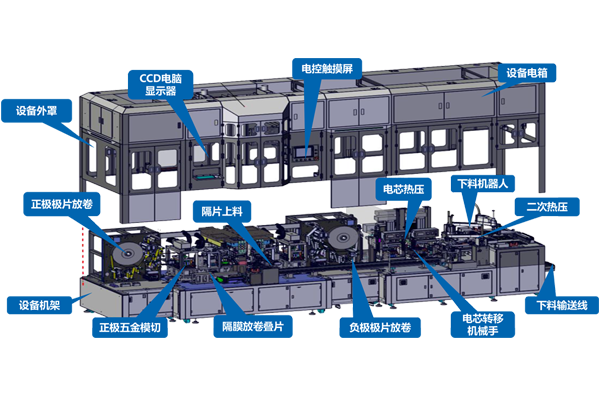

本設備主要用于鋰離子電池電芯高速模切，Z字型疊片，電芯熱壓成型一體機。 工作流程： 連續涂布極片卷料自動放卷糾偏，經過張力機構、過程糾偏機構，引入到成型模具自動成型極耳 及極片形狀，經過牽引輥驅動送料，經過切斷模具分切極片成片料，經過CCD檢測定位，極片表 面除塵處理后，隔膜主動放卷，經過張力機構，引入疊片臺；疊片臺帶動隔膜前后往復移動，以放置極片；鋼片上料機械手吸取一片鋼片，放置疊片臺上，疊片機械手分別將負極片，正極片從 CCD定位平臺吸取，疊放在疊片臺上，雙工位同時疊片，一邊疊片，一邊CCD拍照，時時抓取疊 片數據，自動糾偏，第一個電芯疊完成后，隔膜切斷，隔片上料機械手再吸取一片隔片，疊放在 第一個疊完的電芯上，然后疊第二個電芯，疊完后，給第二個電芯上再放一片隔片，疊完后，通 過轉移機械手轉移2個電芯到熱壓工位，熱壓完成后電芯轉移至電芯分離機構，4軸機械手將3張 鋼放入隔片回收料盒內，電芯放置吸塑盤內，提升機升降吸塑盤并且完成吸塑盤的轉運，下料， 轉運至下道工序。

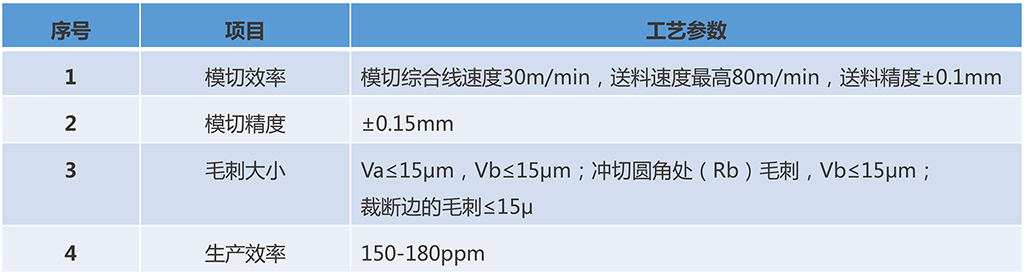

技術參數（模切）：

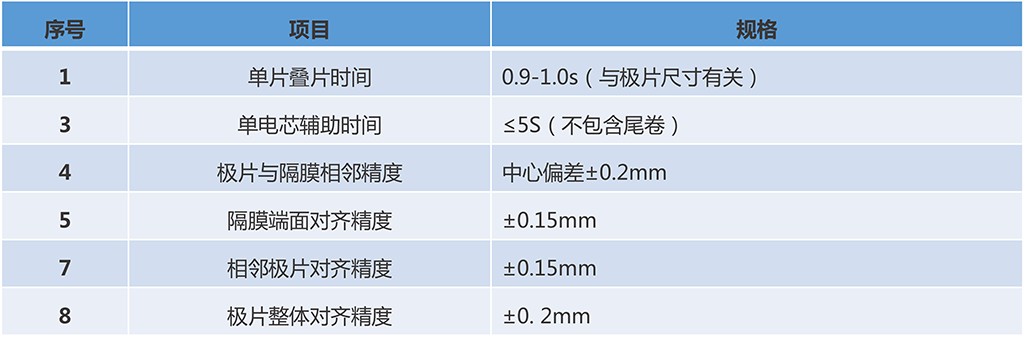

技術參數（疊片）：

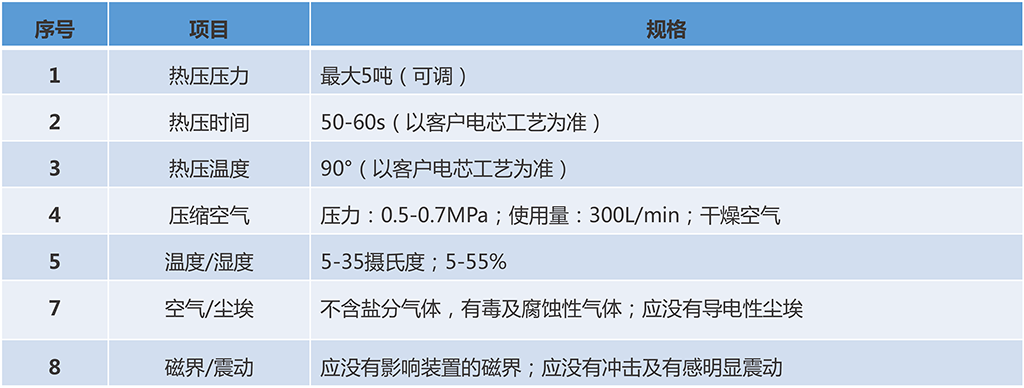

技術參數（熱壓）：
